Orthogonalkonstruktion

Definition: Mit einer Orthogonalkonstruktion können Sie Punkte entlang einer Hilfslinie generieren. Dabei können Sie den Abstand zum Ausgangspunkt und den Abstand zur Linie als Kriterien vorgeben. Grundlage für die Ermittlung der Punktposition ist dabei immer eine zweite Hilfslinie, die senkrecht (orthogonal) zur anderen steht.

Hier ein Beispiel, um diese komplex klingende Funktion zu erläutern:

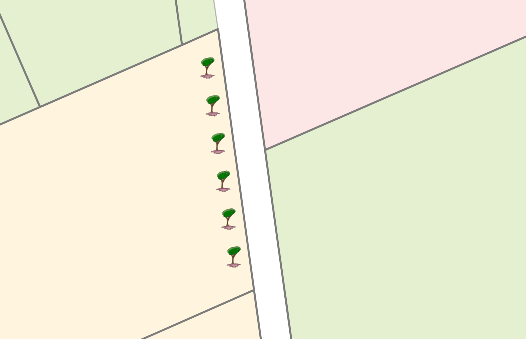

In einem Neubaugebiet sollen 6 geplante Straßenbäume in der Karte eingezeichnet werden. Die Baum-Punkte sollen im Abstand von 2 Metern zum Straßenrand gesetzt werden. Der Abstand zwischen den Bäumen soll 5 Meter betragen.

Vorgehensweise

1. Aktivieren Sie den Fangmodus.



2. Klicken Sie auf die Schaltfläche Orthogonalkonstruktion.

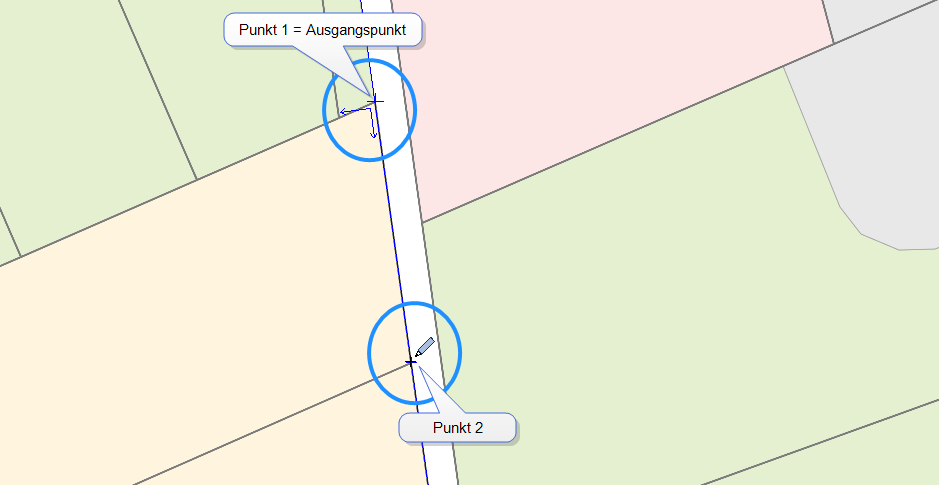

3. Definieren Sie nun die Basislinie, von der aus die Punkte ermittelt werden sollen:
   Setzen Sie dafür nacheinander zwei Punkte in die Karte. Beachten Sie, dass der erste gesetzte Punkt der Ausgangspunkt für die später definierten Abstände sein wird.



4. Tragen Sie im Untermenü Orthogonalkonstruktion die gewünschten Werte ein. Im Feld Linienmaß wird der Abstand vom Ausgangspunkt eingetragen (5m), im Feld Senkrechte der Abstand zur Basislinie (2m)



5. Klicken Sie auf OK.

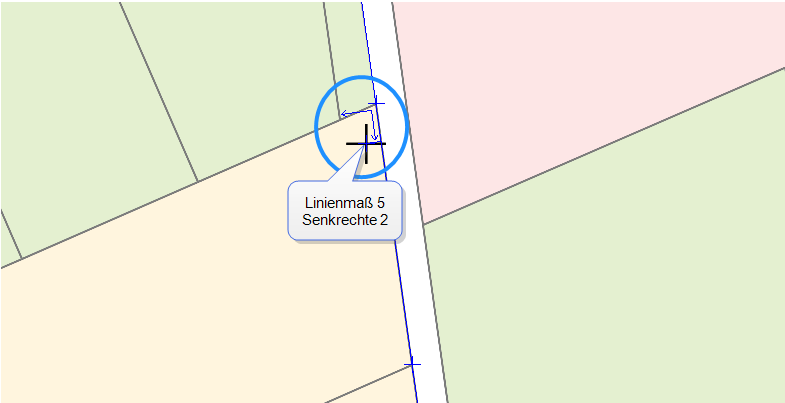

   → Der erste Punkt wird gesetzt: Im Abstand von 5m zum Ausgangspunkt und um 2m nach rechts versetzt.
   Hinweis: Der Richtungsversatz - in diesem Fall rechts - wird immer vom Ausgangspunkt aus entlang der Linie gesehen.

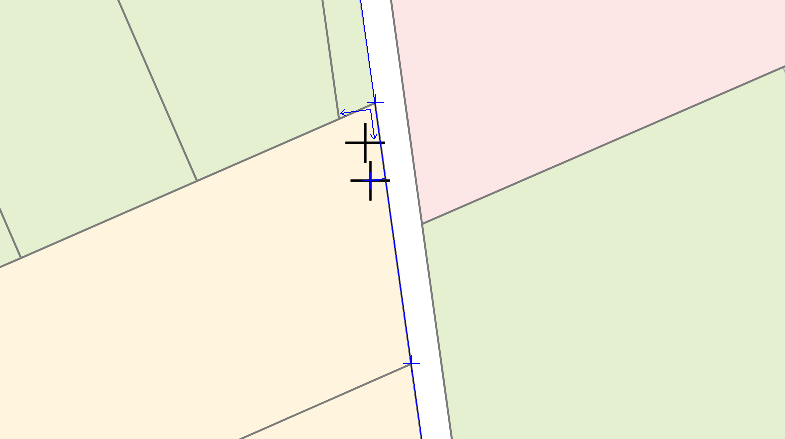

6. Ändern Sie nun das Linienmaß auf 10 und klicken Sie wieder auf OK.
   → Der nächste Punkt wird gesetzt.

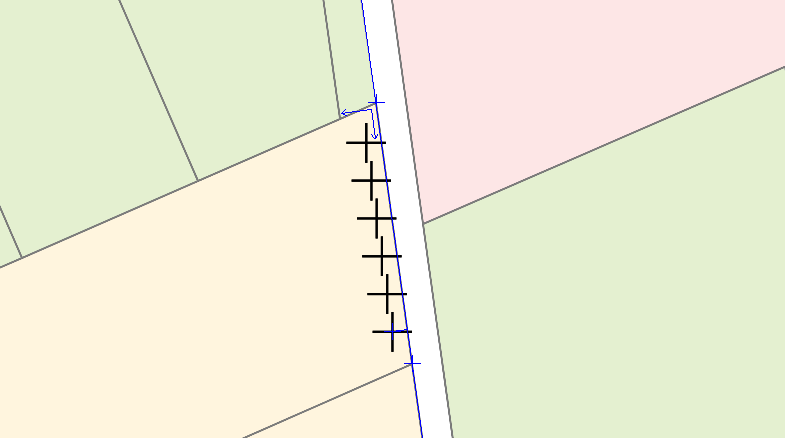

7. Gehen Sie in gleicher Weise vor uns setzen Sie die weiteren Punkte (Linienmaße 15, 20, 25, 30).



8. Tipp: Bei Bedarf können die Symbole verändern. Eine Anleitung dafür finden Sie hier.



9. Speichern Sie Ihre Eingaben mit Klick auf die entsprechende Schaltfläche ab.
