Stationierung

Mit dieser Funktion können Sie eine Bemaßung entlang eines Linienzugs durchführen.
Das jeweilige Längenmaß wird dabei rechtwinklig zur Maßlinie angeschrieben.
Die Abstände zwischen den einzelnen Messpunkten werden parallel zur Maßlinie angeschrieben.

1. Wählen Sie die passende Zeichenebene aus. In unserem Beispiel arbeiten wir auf der lokalen Zeichenebene.



2. Stellen Sie den Zeichenmaßstab entsprechend ein. In unserem Beispiel arbeiten wir in der Karte mit einem Maßstab 1:250. Dementsprechend stellen wir auch den Zeichenmaßstab ein. Das ist wichtig, damit die Texte in der Größe passend dargestellt werden.



3. Aktivieren Sie den Punktfang.



4. Klicken Sie auf die Schaltfläche Stationierung.

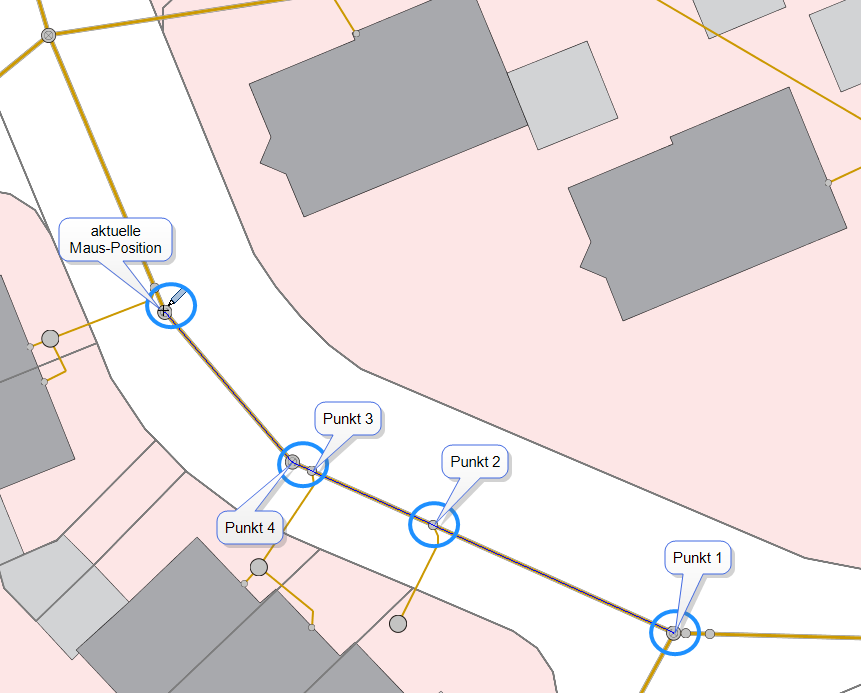

5. Klicken Sie nacheinander die Punkte in der Karte an, deren Abstände Sie messen und einzeichnen möchten.

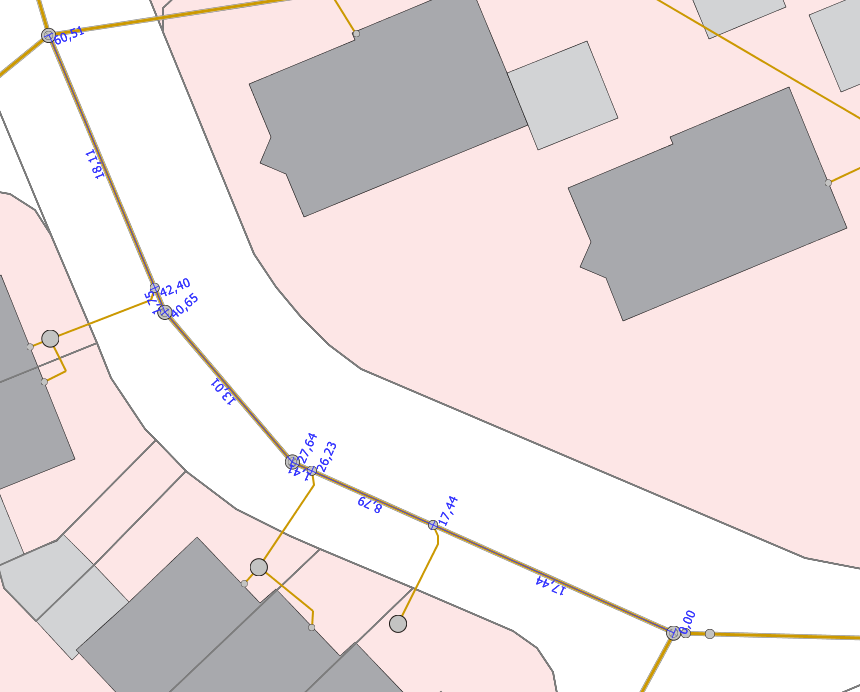

6. Mit einem Doppelklick wird die Stationierung berechnet und in der Karte angezeigt.



7. Speichern Sie Ihre Eingaben mit Klick auf die entsprechende Schaltfläche ab.


8. Hinweis: Die Funktion bleibt so lange aktiv, bis Sie eine andere Schaltfläche anklicken oder die Eingaben speichern.

9. Tipp: Sie können Farben und Textgrößen verändern. Eine Anleitung dafür finden Sie hier.
